SNS柔性防护网(缆索护栏)

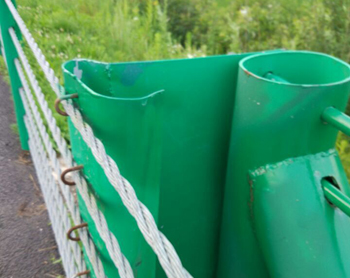

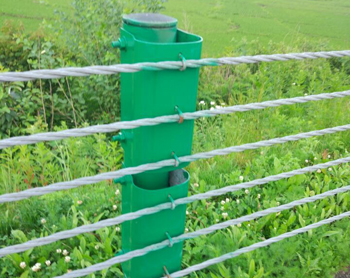

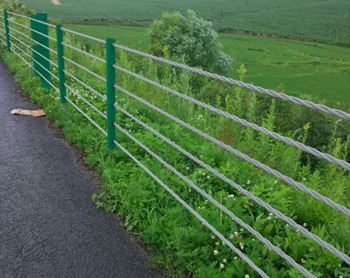

  缆索护栏是柔性护栏的主要代表形式,它是一种以数根施加初张力的缆索固定于立柱上而组成的结构,它主要依靠缆索的拉应力来抵抗车辆的碰撞,吸收碰撞能量。

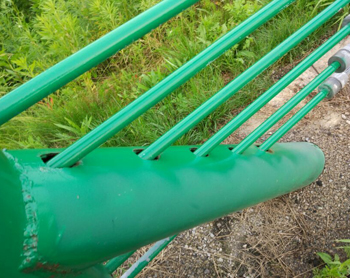

  (1)端部立柱。路侧缆索护栏的端部立柱,系承受缆索张拉力和失控车辆碰撞力的主要结构,由三角形支架、底板和混凝土基础组成。端部结构可采用埋入式和装配式两类。
  埋入式端部结构是与混凝土基础连成一体的,端部立柱的埋入深度根据不同的类别从400-500nma不等。三角形支架的斜立柱与地面成45°角,底部焊接一块钢板,一方面可以使三角形支架构成稳定的框架,另一方面,通过底部的钢板可以大大增加与基础混凝土的粘结力,通过钢板也易于控制标高的位置。装配式端部结构通过预埋件与混凝土基础连成一体,端部结构的预埋件因不同的结构、不同的类别而有差别。A级三角形支架用6根怔8长600nm,预埋地脚螺栓,6根地脚螺栓与钢板、角钢焊接成框架,一方面定位地脚螺栓的位置,另一方面可以大大加强与混凝土的粘结强度。
  端部结构安装在缆索护栏起、终点位置。为了保持缆索的初张力和简化安装施工时的张拉设备,维持一定的缆索水平度,防止挠度的产生,同时也为方便维修养护,一般把缆索安装长度定为200-300m,也就是说每根缆索长度不超过300m。
  (2)中间端部立柱。缆索护栏的安装长度超过200-300m时,应采用中间端部结构。路侧缆索护栏的中间端部结构为三角形。端部立柱由三角形支架、底板和混凝土基础组成,端部立柱的构造和尺寸。
